■ 磁致伸缩液位计

磁致伸缩物/液位计

典型应用:
  有搅拌、泡沫的容器,小尺寸容器的测量,吊顶罐、悬空罐的测量,埋地罐的测量
特点:
■ 硬件系统采用先进的微处理器及嵌入式处理软件
■ 集成了先进的Ech℃apture信号处理技术
■ 空罐预处理
■ 不受各种复杂工况的影响,如表面的强烈波动、泡沫、水汽、及粉尘的干扰





■ 产品简介
  磁致伸缩液位计测量技术出现,很好地解决了 高精度、高可靠性地测量液位、界面的难题。磁致 伸缩液位计可实现同时测量液面、界面的极高精度 测量仪表。仪表采用先进的微处理器和公司独有版 权的嵌入式系统。拥有温度高达 450 ℃ 和压力达 22MPa 的可选等级。探头形式多样化,不受液体的 介电常数、温度、压力等因素影响的特点。可适应 各种工况及应用方案。产品可输出两线制电流信号, 同时集成 HART 通信技术。仪表采用模块化设计, 使产品在测试、维护方案多样、简单。
  测量原理

  物质有热胀冷缩的现象。除了加热外,磁场和 电场也会导致物体尺寸的伸长或缩短。铁磁性物质 在外磁场作用下,其尺寸伸长(或缩短),去掉外磁 场后,其又恢复原来的长度,这种现象称为磁致伸 缩现象(或效应)。
  基于磁致伸缩原理,在非磁性探头内装入磁致 伸缩线,在磁致伸缩线一端连接传感器。主控电子 单元发送电磁窄脉冲到磁致伸缩线上,电磁脉冲沿 磁致伸缩线传导,当该脉冲产生的磁场与标志液面/ 界面的浮子内的磁铁产生的磁场相互作用时,在磁 致伸缩线上会产生一个扭应力波,该波将沿磁致伸 缩线返回上述传感器,传感器将捕获的返回波转换 成电子脉冲信号,传回主控电子单元。主控电子单 元通过精密电路准确地测算出发射脉冲和返回脉冲 之间的时间间隔,并以此计算出浮子的位置,即液 面/界面的高度。

■ 应用范围

  电厂:蓄水池、废气净化罐、油箱等
  油田:原油或成品油储罐、三相分离器、沉降罐、 污水罐(池)等
  石化:输油管道、蒸馏塔、浓缩罐、液化气罐、 氨水罐、炼油厂油库、加油站储罐等
  化工:蒸馏塔、氨水罐、有毒液体罐、等
  水和水处理:蓄水池、污水池、水处理罐、沉淀池、消化塔等
  其他:食品、制药、环保、造纸等行业

  主要特点
  多功能 可单独或同时测量液面、界面位置
  高精度 测量精度±0.4mm 或 0.01%FS(较大者)

   适用范围广 安装方式灵活多样化。

   输出模式 可现场指示和远程电信号输出

  低功耗 两线制回路 4-20mA 输出,LCD 显示

■ 产品一览

   PMS-1051


   PMS-1052

应用场合: 各种液体,插入式安装
探头类型: 杆式探头
过程连接: 3/4”BSPT/法兰
过程温度: -40...260℃
过程压力:-0.1...10MPa
各种液体,大量程测量
缆式探头
3/4”BSPT/法兰
-40...150℃
-0.1...1.6MPa

   PMS-1053


   PMS-1054

应用场合: 外浮筒,顶端显示
探头类型: 杆式探头
过程连接: 浮筒外绑
过程温度: -40…450°C
过程压力: -0.1…22.0MPa
外浮筒,侧显示
杆式探头
浮筒外绑
-40…450°C
-0.1…22.0MPa
■ 产品应用

1 杆式探头


1051探头为杆式探头,配合不同的浮子可测量液 面或界面。最大长度 4m。

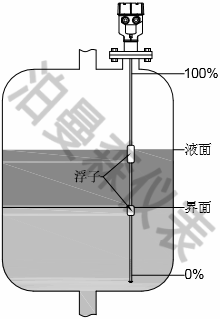

1051探头可配双浮子同时测量液面和界面。

2 缆式探头


1052探头为缆式探头,配合不同的浮子可测量液 面或界面。最大长度 20m。





浮筒式液位测量

外浮筒式安装结构,有多种安装方式可选。其特点 是便于安装维护。可配合现场翻板显示,实现现场 和远程双输出。

浮筒安装型式、连接方式、端部结构


上图为最常用的侧装式,侧-侧安装方式。
探头安装型式均为“探头顶部插入安装”。

1)连接方式:法兰连接,底部结构:端盖+堵头
2)连接方式:卡盘连接,底部结构:盲法兰
3)连接方式:焊接,底部结构:短管+排污阀
注意:连接方式和端部结构没有必然的对应关系。


上图
为顶装式,插入安装。配磁翻板显示。
为顶装式,侧-侧安装。

此两种安装方式适用于测量位置较低的场合。 所有 浮筒安装的仪表,均可配磁翻板显示。

典型应用:

有搅拌、泡沫的容器

当应用于存在搅拌、泡沫的场合,液面波动和泡沫 会对测量产生影响。此时推荐使用浮筒式测量或 QS50型探头加装护筒。

小尺寸容器的测量

当待测量的容器较小时,使用侧-侧连接方式会使有 效测量范围缩小。此时使用侧-底或顶-侧连接方式, 可有效增加测量范围。
当过程温度较高时,应注意保温,如右图,可使用 保温棉保温,或使用电伴热、蒸汽伴热保温。

  获取更多安装方式请您联系我们索取纸质或电子样本!电话: 022-59988961
