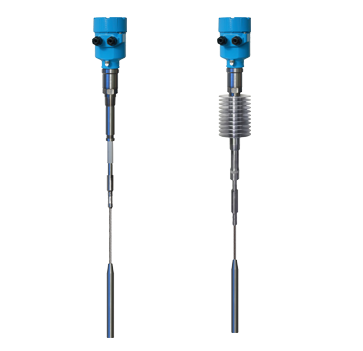

■　射频导纳液位计

■　产品简介

　　射频导纳物/液位计是基于射频导纳原理的连续液位测量产品。该产品具有稳定性高、灵敏度高、适用范围广等优点。相比传统的电容式物位计，产品采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样安全可靠。其中智能型电子单元配有液晶模块可选，无需使用任何外围辅助设备，能够自动获取并显示被测 物位当前值，为用户提供更可靠的测量数据。HART通讯协议可选。
　　仪表名称：射频导纳物位计，射频导纳界面计，射频导纳料位计，射频导纳油水界面仪，射频导纳界面计，电容式液位计
　　测量原理 　　

　　传统的电容式物位计，随着物位上涨、物料覆盖探头，电路中探头和介质之间的电容值（导电物料场合）或者探头和管壁之间的电容值（绝缘物料场合）随之增加。由于物位的变化引起了电容桥的失衡，因此电容值的变化取决于被测物料的介电常数。然后通过对信号的检波、放大，最后输出相应的信号。但由于结晶以及挂料的影响，电容式物位计无法长时间的稳定输出所测物位。
　　射频导纳测量技术是具有独特优势的物位测量技术，能够实现阻抗和容抗的单独测量。通过物理定律计算可得，任何挂料的阻抗和容抗的大小是相等的，所以由挂料产生的影响能够被测量出来并且通过振荡电路的移相，从总的输出中消除
　　射频导纳技术测量结果精度高，并且不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。

■　应用范围

　　电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化 罐、仓泵、灰库、油箱等
　　化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等
　　石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨 水罐、汽鼓、炼油厂油库、电脱界面、沥青 罐等
　　水和水处理：蓄水池、污水池、水处理罐、沉淀池、 消化塔、输气管道、深井、饮用水网络等
　　水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存 储仓等
　　冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、 高炉、氧化铝粉仓、电解池缓冲罐等
　　油田：原油或成品油储罐、三相分离器、沉降罐、 污水罐（池）及油水界面、钻探泥浆罐等
　　造纸：原料仓、储料塔、干燥鼓等
　　其他：采石场、食品、制药、环保、造船等行业

　　主要特点
　　抗挂料　　独特的单独测量阻抗和容抗设计提高了抗挂料能力
　　适应性强　探头使用温度范围：-100 ℃...500℃
　　量程范围　最小测量量程可达几厘米最大测量量程可达数百米
　　界面测量　适合测量油水界面和气液界面
　　不粘黏　　适合测量粘稠性物料，探头无挂料
　　稳定性高　稳定可靠的输出，耐飞灰、落料、水汽、结晶、结蜡影响
　　免维护　　无活动、无易磨损部件，无需经常清洁、保养、调试　　

■　产品一览

PMS-1011	PMS-1012	PMS-1013
应用场合： 腐蚀/粘稠性/导电液体 探头类型： 棒式天线 探杆型式： Ф12mm绝缘硬杆 过程连接： G1 1/2 A / 法兰 过程温度： -40...130℃ 过程压力： -0.1...20MPa	导电液体/固体粉料 绝缘软缆 Ф8mm绝缘硬杆 3/4" BSPT -40…150 ℃ -0.1…4.0MPa	绝缘性固体/液体 非绝缘软缆 Ф6mm软缆 1" BSPT -100…260 ℃ -0.1…6.3MPa
PMS-1014	PMS-1015	PMS-1016
应用场合： 导电液体、界面 探头类型： 绝缘软缆 探杆型式： Ф3.5mm绝缘软缆 过程连接： 3/4" BSPT 过程温度： -100…260 ℃ 过程压力： -0.1…4.0MPa	固体，常温、常压测量 绝缘软揽 Ф5mm绝缘软缆 G1 1/2 A/法兰 -40...200℃ -0.1...4.0MPa	低介电常数液体 同轴绝缘硬杆 Ф38mm同轴绝缘硬杆 1 1/2" BSPT -100…260 ℃ -0.1…6.3MPa
PMS-1017	PMS-1018	PMS-1019
应用场合： 强腐蚀液体带参考电极 探头类型： 两端绝缘硬杆 探杆型式： Ф12mm双杆绝缘硬干 过程连接： 法兰（优选 DN80） 过程温度： -100…260 ℃ 过程压力： -0.1…2.5MPa	界面、电脱、强搅拌场合 绝缘硬杆 Ф18mm双杆绝缘硬干 1" BSPT -100…260 ℃ -0.1…6.3MPa	高温绝缘固体 软缆 Ф6mm软缆 1" BSPT -50…500 ℃ -0.1…1.6MPa

■　产品应用

1.液位测量 应用于容器内液体的液面、界面测量。 液面测量（法兰安装方式，可选管座安装）	2.固体物位测量 应用于容器内固体的物位测量。小型仓/罐、表面落差小的固体物位测量
界面测量（管座安装方式，可选法兰安装）	大型仓/罐、表面落差大的固体物位测量
3 典型应用
深井水位测量 1015型探头为绝缘缆式探头，最长测量范围600m。适用于测量深井中的水位。	存储酸、碱溶液的绝缘罐体 1017型探头带有辅助地极，接液探杆及法兰全部由 PFA 包覆，具有良好的耐腐蚀性。适用于存储酸、 碱溶液的绝缘罐体。
有搅拌、泡沫的容器 1016型探头带有外护筒，可有效防止泡沫和液面波动对测量的影响。适用于混合液体的搅拌罐中。	强振动、高温或具有危险的环境 各种探头均可分体安装，可有效的避免高温、强振、强腐蚀、有毒有害物质等对电子单元的影响。

　　获取选型样本请您联系我们索取纸质或电子资料！电话： 022-59988961
